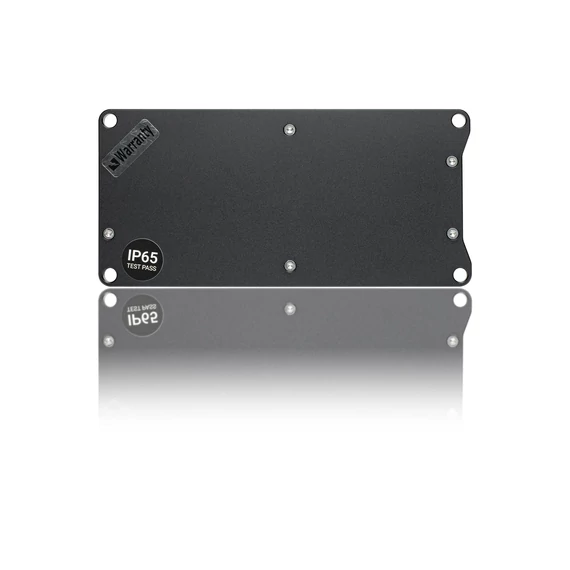

LEÍRÁS Az Ecumaster mint márka gyorsan népszerűvé vált a kiváló ár-érték arányú termékek miatt. Ezt az ethoszt a magas kaliberű motorsport ügyfelek és OEM-ek is észrevették, akik igényt támasztottak egy professzionálisabb termékcsaládra. Ezért szeretnénk bemutatni az új PMU16 AS termékünket. A PMU16 Autosport változatot igényes ügyfelek és létesítmények számára terveztük, ahol a megbízhatóság és a robusztusság az elsődleges szempont. Az Autosport csatlakozók a legmagasabb minőségű csatlakozókat képviselik, és a professzionális motorsport és a TM repülőgépiparban a szabványnak számítanak. Az akkumulátor csatlakoztatásához egy 200 amperre méretezett Radlok csatlakozót használnak, amely szerszám nélkül leválasztható. A kimeneti csatlakozó egy egyedi 18 tűs, 12-es csatlakozó, amelyet kifejezetten az Ecumaster számára terveztek és gyártottak. A készülék IP65 környezetvédelmi besorolással rendelkezik, amely lehetővé teszi a legnehezebb körülmények között történő használatot, beleértve a poros és nedves környezetet is. A szabványos PMU16-hoz képest 6 alacsony oldali kimenettel bővült, és csatornánként 2 amperre van méretezve. A 14 fő kimeneti csatorna 25 amperre, két kimeneti csatorna pedig 40 amperre van méretezve. Mint mindig az Ecumaster termékeknél, a csatlakozók és a csatlakozók csatlakozói külön költség nélkül járnak, ami jelentős megtakarítást jelent, és megspórolja a különálló alkatrészek megrendelésének gondját.
MŰSZAKI ADATOK
Hőmérséklet-tartomány - AECQ100 GRADE1 (-40 és +125˚C között)
CPU - 32 bites automata, 90MIPS
Fordított polaritásvédelem - Igen, belső
Működési feszültség - 6-22V, tranziensekkel szembeni immunitás az ISO 7637 szabvány szerint.
Ház - IP65, egyedi CNC megmunkálású alumíniumból
Méret (mm) és súly (g) - 177x84x46,1, 360g
Csatlakozók - 1 x AS 24-es kagylóméret, 19 x 12AWG 1 x AS 14-es kagylóméret, 37 x 22AWG 1 x RADLOK 10 mm-es akkumulátorcsatlakozó.
PC kommunikáció - CAN (ECUMASTER USBtoCAN, PEAK CAN, KVASER)
KIMENETEK
Nagyáramú kimenetek - 14x25A(folyt.), 2x40A(folyt.) túláram- és túlmelegedés elleni védelemmel. A kimenetek párosíthatók a folyamatos áramkapacitás növelése érdekében. Az áram és a feszültség minden kimenetnél mérhető
Alacsony oldali kimenetek - 6 x 1A (13A csúcs) túlterheléses termikus kikapcsolással.
Teljes áramkimenet - 200A folyamatos
Kimeneti áramszabályozási lépés - 100mA
Ablaktörlő kimenet - Dedikált kimenet ablaktörlőfékező funkcióval
+5V - Ellenőrzött 5V, 500mA kimenet külső érzékelők táplálására.
BEMENETEK
Analóg bemenetek - 16 bemenet, 10 bites felbontás, 0-5V (védett), szoftveresen választható 10K Ohm pullup és pulldown értékekkel.
CAN billentyűzetek - 2 x Ecumaster billentyűzet (4, 6, 8, 12 billentyű), 1 x MoTeC/RaceGrade, 1 x Grayhill.
EGYÉB
Kimeneti állapotjelzés - 16 kétszínű LED
Gyorsulásmérő/Gyroszkóp - 3D gyorsulásmérő 3D giroszkóppal a naplózáshoz és ütközésérzékeléshez.
Valós idejű óra - Igen, szuperkondenzátor a tartalék energiaellátáshoz (akár 3 napig)
CAN BUS
CAN-interfész - 2 x CAN 2.0 A/B (125, 250, 500, 1000 kbps)
Bemeneti/kimeneti adatfolyam - Felhasználó által meghatározott bitmaszkolással, legfeljebb 100 bemeneti üzenetig.
JEGYZETKEZELÉS
Naplózási memória - 256 Mbájt (3 óra naplózás maximális sávszélesség mellett)
Naplózási sebesség - Változó, csatornánként meghatározott, legfeljebb 500Hz-ig
Naplózás PC-re - Igen
FUNKCIÓK
Logikai operátorok - AND, OR, NOT, XOR, >, <, =, >=, <=, !=, isTrue, isFalse, Toggle, Flash, Impulzus
Funkciók száma - 100
Műveletek száma - 250
Frissítési frekvencia - 500Hz
Speciális funkciók - ablaktörlők, kijelzők
